Если вы когда-нибудь приседали под грузовиком, чтобы взглянуть на подвеску, вы, вероятно, видели эти изогнутые U-образные болты, скрепляющие вместе жесткие компоненты — это U-образные болты, и они гораздо более важны для управляемости вашей езды, чем думает большинство людей. Меня, как человека, поставляющего эти детали в течение многих лет, постоянно спрашивают: «Как на самом деле работают U-образные болты в системе подвески?» Давайте разберем это так, как будто мы болтаем за чашкой кофе, без перегруженности жаргоном, только ноу-хау из реальной жизни.
Во-первых, давайте определимся: вся работа системы подвески заключается в том, чтобы удерживать ваши колеса на дороге, поглощать неровности и не давать вашей машине подпрыгивать, как пого-палка. Ключевыми деталями здесь являются такие вещи, как листовые рессоры (очень часто встречаются на пикапах, старых внедорожниках и тяжелых рабочих машинах), оси и амортизаторы. Эти детали не могут просто сидеть свободно — им нужно прочное, стабильное соединение, способное выдерживать сумасшедшие силы: нагрузки в 5000 фунтов, попадающие в выбоины, растягивание из стороны в сторону при прохождении поворотов и даже рывок при нажатии на тормоза. Вот тут-то и вступают в действие U-образные болты.

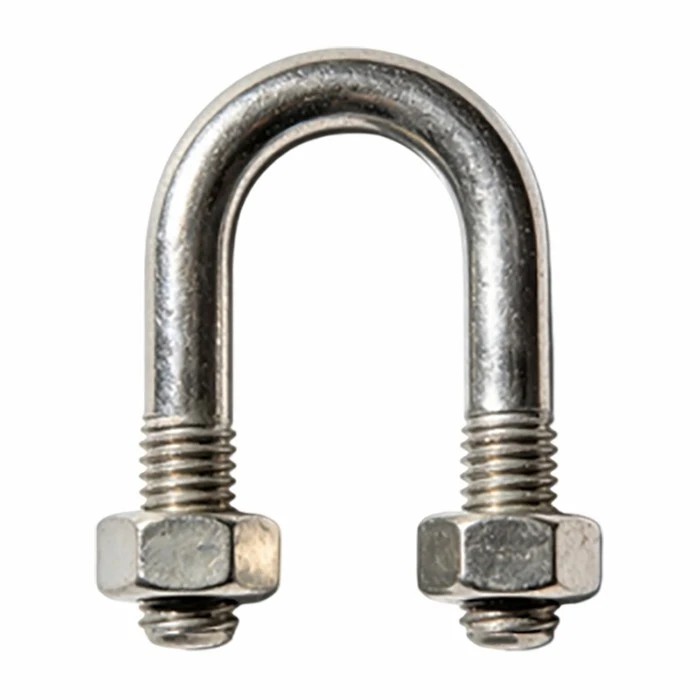

Подождите, давайте не будем путать их с другими болтами. Если вы ищете сверхпрочные болты для монтажа или подъема, вы можете попробовать рым-болт для подъема тяжелых грузов или болт с квадратной головкой для вещей, которые требуют очень плотной и нескользящей посадки. Но U-образные болты созданы специально для обертывания круглых цилиндрических деталей, таких как оси или листовые рессоры. Их форма буквальна: U-образная кривая внизу, два торчащих вверх прямых рычага с резьбой. Вы надеваете эту изогнутую часть на круглую деталь, накручиваете гайки на рычаги, затягиваете их, и стрела — у вас есть надежный зажим.
А как это на самом деле работает в подвеске? Давайте сначала возьмем конструкцию листовой рессоры, так как именно там чаще всего встречаются U-образные болты. Листовые рессоры представляют собой стопки изогнутых стальных листьев, которые сгибаются при ударе о неровности, а затем отскакивают назад, обеспечивая плавность хода. Ось сидит прямо над листовыми рессорами, верно? U-образные болты оборачиваются вокруг оси, проходят через отверстия в центре пакета пластинчатых рессор и плотно все зажимают. Вот в чем дело: это не просто «удерживать ось». Когда пружина сгибается, она движется, но U-образный болт должен противостоять скручиванию и скольжению, которые могут привести к смещению или соскальзыванию оси. Если U-образный болт слишком ослаблен, эта ось может скользить вперед или назад во время ускорения или торможения, что нарушает выравнивание и делает управление странным. Слишком туго? Вы сломаете рессоры или сломаете U-образный болт, когда он ударится о большую неровность.
Давайте поговорим о силе, потому что подвеска — это все о силах. Когда грузовик перевозит тонну грязи или прицеп, ось давит на листовые рессоры. U-образный болт должен выдерживать эту вертикальную нагрузку, а также боковую (из стороны в сторону) силу при прохождении поворотов и продольную (вперед/назад) силу от движения и торможения. U-образные болты обычно изготавливаются из высокопрочной стали (например, марки 5 или 8, в зависимости от применения), поэтому они могут лишь немного растягиваться под нагрузкой, а затем пружинить обратно, что создает постоянную силу зажима с течением времени. Это отличается, скажем, от рым-болта с хвостовиком, который предназначен для натягивания или подъема вдоль оси хвостовика, а не наматывания на цилиндр и противодействия разнонаправленным силам. U-образные болты созданы именно для такого разнонаправленного напряжения.
Распространенное заблуждение: люди думают, что момент затяжки гаек просто «хорошо прилегает». Нет, крутящий момент зависит от размера U-образного болта, материала, нагрузки и компонента, который он зажимает. Для полудюймового U-образного болта на полутонном пикапе вы можете затянуть гайки с усилием примерно 90 фунт-футов, но для однодюймового U-образного болта на тяжелом грузовике это составит 180 фунт-футов или больше. Слишком малый крутящий момент и вибрация со временем приведут к ослаблению гаек — вы услышите этот грохот под шасси, и в конечном итоге ось может сместиться. Слишком большой крутящий момент приведет к чрезмерному растяжению резьбы U-образного болта, что может привести к его поломке под нагрузкой. Я видел, как слишком много клиентов срезали здесь углы, угадывали крутящий момент и заканчивали поездкой со сломанным U-образным болтом - никогда не было хорошего времени.
Еще одна важная часть: материал и покрытие. U-образные болты, находящиеся под грузовиком, подвергаются воздействию дорожной соли, грязи, грязи, воды — всего этого мусора, вызывающего ржавчину. Обычный стальной U-образный болт заржавеет через пару лет, особенно в местах, где зимой дороги солят. Вот почему мы поставляем U-образные болты с цинковым или горячеоцинкованным покрытием для защиты от коррозии, а иногда даже с хромированными для выставочных грузовиков, которым нужен блестящий вид. Кроме того, изгиб U-образного болта должен точно соответствовать диаметру оси — если изгиб слишком мал, он не будет плотно прилегать; слишком большой, и он не будет зажиматься равномерно, что приведет к образованию горячих точек, которые могут вызвать усталость и поломку.
Подождите, давайте разберемся, как работает подвеска с U-образными болтами. Когда вы наезжаете на лежачего полицейского, листовая рессора изгибается вверх, отталкивая ось от рамы. U-образный болт удерживает ось на пружине, поэтому он поглощает восходящую силу и равномерно распределяет ее по центру пружины. Когда вы поворачиваете, кузов кренится, и ось немного скручивается - жесткость U-образного болта предотвращает смещение оси в сторону в результате этого поворота, что удерживает шину прямо, поэтому вы не заносите и не теряете контроль. При буксировке, когда вы тянете тяжелый прицеп, сила, действующая вниз на ось, намного выше, поэтому U-образный болт должен выдерживать этот дополнительный вес, не сгибаясь слишком сильно. Вот почему мы всегда рекомендуем приобретать U-образный болт подходящего размера для вашего автомобиля и нагрузки — никогда не просто «соответствуйте размеру резьбы», потому что более длинный U-образный болт может подойти, но он не будет иметь необходимой вам зажимной силы.
Позвольте мне также коснуться сравнения U-образных болтов с другими крепежными деталями, используемыми в аналогичных областях. Например, в некоторых прицепах или специальных установках используется резьбовая шпилька L-Track с двойными проушинами для крепления груза, но она предназначена не для зажима подвески, а для крепления грузов. Рым-болты предназначены для подъема, болты с квадратной головкой предназначены для общего монтажа, ни один из них не рассчитан на конкретную круглую разнонаправленную нагрузку, которую выдерживают U-образные болты. Они спроектированы так, чтобы охватывать цилиндрические детали и создавать равномерную силу зажима, которая противостоит всем силам, оказываемым на них подвеской.
Многие люди не осознают, что U-образные болты также влияют на качество езды. Если ваши U-образные болты изношены, заржавели или не соответствуют друг другу, сила зажима будет неравномерной, поэтому листовые рессоры могут изгибаться хаотично. Это приводит к ухабистой езде даже на ровных дорогах и может привести к преждевременному износу втулок, амортизаторов и шин. У меня были клиенты, которые приходили к нам, потому что их грузовик вибрировал на скорости шоссе, и мы связали это с изношенными U-образными болтами, которые позволяли оси смещаться ровно настолько, чтобы нарушить выравнивание. Замена правильных U-образных болтов и их правильная затяжка устранили всю проблему.
Итак, если сложить все это вместе, как U-образные болты работают в системе подвески? Это незамеченные зажимы, которые скрепляют важные вращающиеся и гибкие детали (ось и листовую рессору) и предназначены для того, чтобы выдерживать постоянные, разнонаправленные силы вождения, перевозки грузов и неровных дорог. Их уникальная U-образная форма позволяет им плотно облегать круглые оси, их высокопрочная сталь противостоит растяжению и разрушению, а правильный крутящий момент гарантирует, что они создают постоянную силу зажима, которая предотвращает смещение, уменьшает износ и обеспечивает безопасность и плавность поездки.
Если вы работаете над своим грузовиком, заменяете детали подвески или вам нужны U-образные болты для рабочего автомобиля или прицепа, мы вам поможем. Наша команда может помочь вам выбрать правильный размер, материал и покрытие для вашего конкретного применения, чтобы вам не приходилось гадать или рисковать, что они не подойдут. Независимо от того, являетесь ли вы механиком, любителем DIY или менеджером автопарка, мы поставляем высококачественные U-образные болты, которые соответствуют отраслевым стандартам и выдерживают все, что вы им бросаете.
Готовы приобрести подходящие U-образные болты для вашего проекта подвески? Свяжитесь с нашей командой, чтобы обсудить ваши потребности, и мы поможем вам найти именно то, что вы ищете.
Ссылки:
- Автомобильные системы подвески: конструкция, функции и ремонт. САЭ Интернешнл, 2021.
- Крепежная техника для мобильного оборудования. Ассоциация крепежных технологий, 2020.
- Компоненты рессорной подвески и рекомендации по установке. Ассоциация производителей грузовых автомобилей, 2019.
- Коррозионная стойкость высокопрочных стальных крепежных изделий. Журнал материаловедения и производительности, Vol. 28, № 5, 2019.
- Характеристики U-образного болта при динамической нагрузке. Международный журнал автомобильных технологий, Vol. 22, № 3, 2021.
